Máy biến áp dầu là gì? Cấu tạo, nguyên lý và ứng dụng

Bạn có bao giờ tự hỏi tại sao trong hầu hết các trạm điện trung – hạ thế, máy biến áp dầu lại được lựa chọn nhiều hơn máy biến áp khô? Nếu bạn là chủ thầu, kỹ sư điện công nghiệp hoặc đơn vị thi công hệ thống điện, việc hiểu rõ cấu tạo, nguyên lý và cách vận hành loại máy này sẽ giúp tối ưu hiệu suất, đảm bảo an toàn và tiết kiệm chi phí cho công trình.

VN Đại Phong – đơn vị có hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị điện công nghiệp – sẽ giúp bạn tìm hiểu toàn diện về máy biến áp ngâm dầu, từ cấu tạo, phân loại đến lưu ý khi sử dụng.

Máy biến áp dầu là gì?

Máy biến áp dầu là thiết bị truyền tải điện năng sử dụng dầu cách điện để vừa làm mát, vừa cách điện giữa các bộ phận có điện áp khác nhau. Trong quá trình vận hành, dầu giúp hạ nhiệt cho lõi thép và cuộn dây, đồng thời ngăn hiện tượng phóng điện hoặc đánh thủng cách điện, đảm bảo thiết bị hoạt động ổn định và an toàn.

Loại máy này thường được lắp đặt trong trạm biến áp trung thế, khu công nghiệp, nhà máy sản xuất, khu dân cư quy mô lớn nhờ các ưu điểm như:

• Khả năng chịu tải cao, hiệu suất ổn định.
• Tuổi thọ lớn, hoạt động bền bỉ trong điều kiện khắc nghiệt.
• Chi phí đầu tư hợp lý so với máy biến áp khô cùng công suất.

Nguyên lý hoạt động

Về cơ bản, máy biến áp vận hành theo nguyên lý cảm ứng điện từ giống các loại biến áp khác: Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, từ thông sinh ra trong lõi thép cảm ứng điện áp sang cuộn thứ cấp, giúp truyền tải năng lượng điện từ nơi phát đến nơi tiêu thụ.

Điểm khác biệt nằm ở hệ thống làm mát bằng dầu:

• Khi máy hoạt động, nhiệt từ cuộn dây và lõi thép truyền sang dầu.
• Dầu nóng nhẹ hơn nên di chuyển lên phía trên, qua bộ ống tản nhiệt để làm mát.
• Sau khi hạ nhiệt, dầu nguội quay trở lại đáy thùng, tạo chu trình đối lưu tự nhiên khép kín, giúp máy luôn duy trì nhiệt độ ổn định.

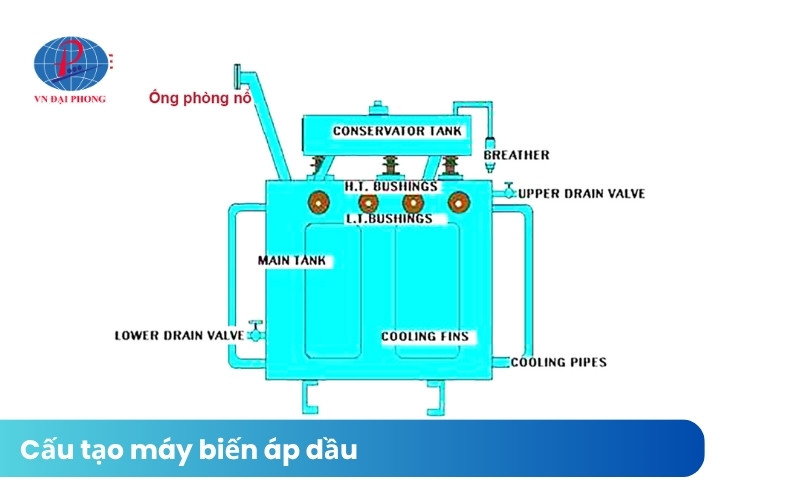

Cấu tạo của máy biến áp ngâm dầu

Máy biến áp ngâm dầu được cấu tạo từ hai phần chính: phần điện từ bên trong thùng dầu và phần vỏ – phụ kiện bên ngoài. Mỗi bộ phận đảm nhận vai trò riêng trong việc vận hành và bảo vệ máy.

Phần chính bên trong

• Lõi thép: Làm từ các lá thép kỹ thuật điện ghép lại, giúp dẫn và tập trung từ thông.
• Cuộn dây: Gồm cuộn sơ cấp và thứ cấp, được quấn bằng dây đồng hoặc nhôm cách điện.
• Dầu cách điện: Dầu khoáng hoặc dầu tổng hợp có khả năng tản nhiệt và cách điện tốt.
• Thùng dầu: Chứa toàn bộ lõi, cuộn dây và dầu; đảm bảo kín, chống rò rỉ.
• Ống tản nhiệt: Hỗ trợ lưu thông và hạ nhiệt cho dầu trong quá trình vận hành.

Phụ kiện bên ngoài máy biến áp dầu

• Bình dầu phụ: Duy trì áp suất ổn định khi dầu giãn nở do nhiệt.
• Bộ lọc hút ẩm: Ngăn hơi nước và tạp chất xâm nhập vào dầu.
• Van xả dầu, van an toàn: Dùng trong bảo dưỡng hoặc khi cần giảm áp.
• Đồng hồ đo nhiệt độ – áp suất: Theo dõi tình trạng vận hành của máy.
• Bộ chuyển nấc điện áp: Cho phép điều chỉnh điện áp đầu ra phù hợp với tải.

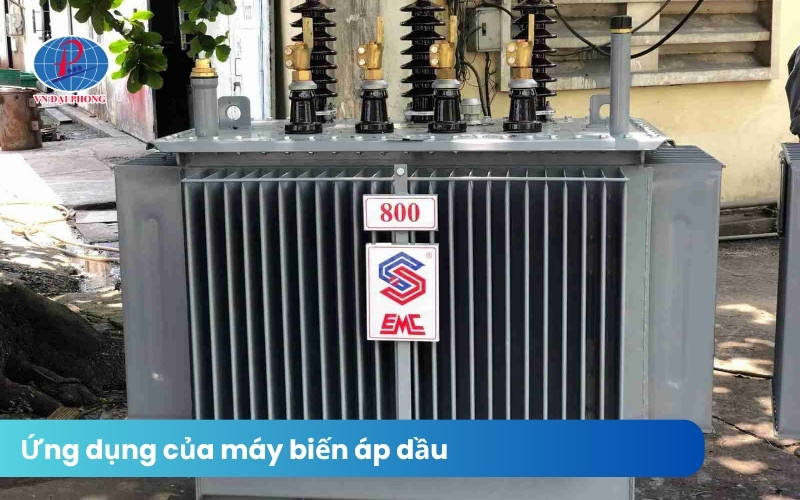

Ứng dụng của máy biến áp ngâm dầu

Nhờ đặc tính hiệu suất cao – tản nhiệt tốt – tuổi thọ dài, máy biến áp dầu được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Trạm biến áp trung – hạ thế: Dùng trong khu công nghiệp, khu dân cư, khu chế xuất.
• Mạng lưới điện quốc gia: Thiết bị truyền tải điện năng giữa các cấp điện áp.
• Nhà máy sản xuất: Đáp ứng yêu cầu truyền tải công suất lớn, ổn định.
• Công trình dân dụng – thương mại: Cung cấp điện ổn định cho tòa nhà, trung tâm thương mại, khu đô thị.
• Hệ thống năng lượng tái tạo: Sử dụng trong trạm điện mặt trời và điện gió.

Đó là toàn bộ vai trò của máy biến áp này. Nhìn chung, đây là giải pháp tối ưu cho các công trình có tải trọng cao, vận hành liên tục và yêu cầu ổn định điện năng. Ở nội dung tiếp theo hãy cùng VN Đại Phong phân loại máy biến áp ngâm dầu phổ biến trên thị trường hiện nay.

Phân loại máy biến áp ngâm dầu

Máy biến áp ngâm dầu được chia thành nhiều loại tùy theo công dụng, phương thức làm mát và số pha. Dưới đây là bảng tổng hợp chi tiết:

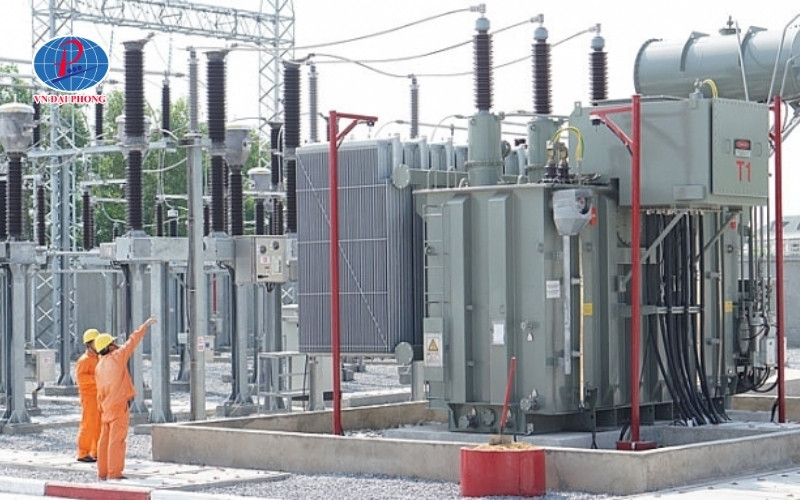

Lưu ý khi sử dụng máy biến áp ngâm dầu

Để kéo dài tuổi thọ và duy trì hiệu suất ổn định, người vận hành cần lưu ý:

• Kiểm tra dầu cách điện định kỳ: Lấy mẫu dầu 6–12 tháng/lần để kiểm tra độ ẩm, độ cách điện, chỉ số axit. Ngoài ra bạn cũng nên thay dầu ngay nếu phát hiện mùi khét, biến chất hoặc hàm lượng tạp chất cao.
• Vệ sinh và kiểm tra tản nhiệt: Làm sạch bề mặt ống tản nhiệt, tránh bụi bẩn, côn trùng làm giảm hiệu quả làm mát. Đảm bảo quạt gió và ống đối lưu hoạt động tốt.
• Theo dõi tải và nhiệt độ: Không vận hành vượt quá công suất định mức. Kiểm tra nhiệt độ dầu và cuộn dây thường xuyên qua đồng hồ hoặc cảm biến.
• Đặt máy đúng tiêu chuẩn kỹ thuật: Nền phẳng, vững chắc, có tiếp địa an toàn và bệ hứng dầu. Giữ khoảng cách thông gió đủ lớn, tránh gần nguồn nhiệt. Không mở nắp máy khi đang hoạt động.

Máy biến áp dầu là lựa chọn hàng đầu cho các trạm điện trung – hạ thế nhờ hiệu suất cao, khả năng chịu tải tốt và độ bền vượt trội. Khi được bảo dưỡng và vận hành đúng kỹ thuật, thiết bị có thể hoạt động ổn định hàng chục năm, góp phần quan trọng vào việc đảm bảo an toàn điện năng cho công trình. Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị điện công nghiệp, VN Đại Phong là đơn vị cung cấp máy biến áp và thiết bị điện trung – hạ thế hàng đầu Việt Nam.

Chúng tôi phân phối đa dạng các dòng máy biến áp ngâm dầu đạt chuẩn IEC, TCVN, đến từ những thương hiệu uy tín, đáp ứng mọi nhu cầu công trình – từ dân dụng đến công nghiệp nặng. Liên hệ ngay Thiết Bị Điện VN Đại Phong để nhận báo giá máy biến áp dầu phù hợp nhất cho dự án của bạn – tối ưu chi phí, đảm bảo an toàn và hiệu quả vận hành lâu dài.

Câu hỏi thường gặp (FAQ)

Dầu máy biến áp có độc không?

Hiện nay dầu máy biến áp sử dụng loại dầu khoáng hoặc dầu ester tổng hợp, hoàn toàn không chứa PCB – chất độc đã bị cấm. Tuy nhiên, khi tiếp xúc trực tiếp vẫn nên đeo găng tay và khẩu trang bảo hộ để tránh kích ứng da.

Nhiệt độ cho phép của máy biến áp dầu là bao nhiêu?

• Nhiệt độ dầu tối đa: 90–95°C
• Nhiệt độ cuộn dây tối đa: 105–110°C

Nếu vượt quá giới hạn này, dầu dễ bị oxy hóa, làm giảm tuổi thọ và khả năng cách điện.

Dầu máy biến áp có cháy không?

Dầu có điểm chớp cháy từ 140–160°C, nhưng trong điều kiện vận hành bình thường, nhiệt độ thực tế thấp hơn nhiều. Để hạn chế rủi ro, nên sử dụng dầu chống cháy FR3 hoặc dầu ester tự nhiên cho các khu vực dân cư, tòa nhà.

Khi nào nên sử dụng máy biến áp dầu?

Bạn nên chọn máy biến áp dầu khi:

• Công trình cần hoạt động liên tục, tải trọng lớn, như nhà máy, trạm điện khu công nghiệp.
• Lắp đặt ngoài trời, nơi có không gian thoáng mát giúp tản nhiệt tốt.
• Muốn tối ưu chi phí đầu tư nhưng vẫn đảm bảo hiệu suất cao.

Ngược lại, nếu công trình lắp đặt trong khu vực kín hoặc dễ cháy nổ, máy biến áp khô sẽ là lựa chọn an toàn hơn.
