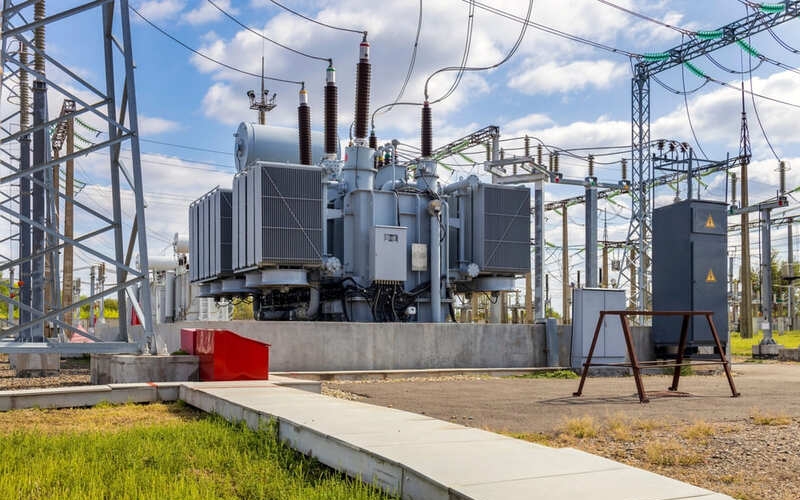

Máy Biến Áp Hoạt Động Như Thế Nào? Giải Thích Dễ Hiểu

Điện năng truyền từ nhà máy đến nơi sử dụng phải trải qua nhiều giai đoạn biến đổi điện áp khác nhau. Vậy máy biến áp hoạt động như thế nào để giúp quá trình này diễn ra an toàn và hiệu quả? Hiểu nguyên lý cơ bản của thiết bị này sẽ giúp bạn lựa chọn đúng loại máy, đảm bảo hiệu suất và tiết kiệm năng lượng cho công trình.

Máy biến áp là gì và vai trò của nó trong hệ thống điện

Máy biến áp là gì?

Máy biến áp là thiết bị điện dùng để biến đổi điện áp của dòng điện xoay chiều mà không làm thay đổi tần số. Cụ thể, nó có thể tăng điện áp (tăng áp) để truyền tải điện đi xa hơn, hoặc giảm điện áp (giảm áp) để cấp cho các thiết bị dân dụng, máy móc và hệ thống sản xuất.

Máy biến áp đóng vai trò trung gian, giúp năng lượng điện được truyền đi hiệu quả và an toàn giữa các cấp điện áp khác nhau.

Vì sao máy biến áp quan trọng

Nếu không có máy biến áp, điện năng từ nhà máy phát (thường 6–11kV) sẽ không thể truyền đi xa hàng trăm kilômét mà không gây tổn thất lớn. Nhờ công nghệ biến áp, điện áp được tăng lên đến 110kV, 220kV hoặc 500kV để giảm dòng điện và hạn chế tổn hao công suất trên đường dây.

Tại các trạm phân phối, điện áp lại được hạ xuống 22kV, 0.4kV để cấp cho khu dân cư, nhà máy, tòa nhà văn phòng…Nói cách khác, máy biến áp chính là cầu nối giúp năng lượng điện đi khắp mọi nơi.

Cấu tạo cơ bản của máy biến áp

Một máy biến áp thông thường gồm ba bộ phận chính:

1. Lõi thép

Lõi thép được làm từ tấm thép kỹ thuật điện ghép lại, có nhiệm vụ dẫn từ thông và giảm tổn hao từ. Thiết kế lõi thường có dạng hình E, U hoặc trụ tròn, giúp tập trung từ trường hiệu quả nhất.

2. Cuộn dây sơ cấp và thứ cấp

• Cuộn sơ cấp: nối với nguồn điện, nhận năng lượng đầu vào.
• Cuộn thứ cấp: cảm ứng điện áp để tạo đầu ra. Số vòng dây của hai cuộn này quyết định tỷ lệ biến đổi điện áp của máy.

3. Dầu cách điện và vỏ bảo vệ

Đối với máy biến áp công suất lớn, dầu cách điện giúp tản nhiệt và cách điện giữa các bộ phận. Vỏ máy được làm kín để chống ẩm, bụi và đảm bảo an toàn khi vận hành.

Nhờ sự kết hợp giữa lõi thép – cuộn dây – cách điện, máy biến áp có thể hoạt động bền bỉ nhiều năm mà không cần cơ cấu chuyển động nào.

Nguyên lý hoạt động của máy biến áp

Hiện tượng cảm ứng điện từ

Cốt lõi của việc máy biến áp hoạt động như thế nào chính là hiện tượng cảm ứng điện từ, được nhà khoa học Michael Faraday phát hiện. Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó tạo ra từ trường biến thiên trong lõi thép.
Từ trường này cảm ứng một điện áp xoay chiều trong cuộn thứ cấp. Tùy theo số vòng dây giữa hai cuộn, điện áp đầu ra có thể tăng lên hoặc giảm xuống so với điện áp đầu vào.

Công thức cơ bản

Tỷ lệ giữa điện áp hai cuộn dây tỉ lệ thuận với số vòng dây: U1/U2 = N1/N2

Trong đó:

• U1, U2: điện áp sơ cấp và thứ cấp
• N1, N2: số vòng dây cuộn sơ cấp và thứ cấp

Nếu N2 > N1 → máy tăng áp

Nếu N2 < N1 → máy giảm áp

​​Ví dụ dễ hiểu

• Trong bộ sạc điện thoại, điện áp 220V được hạ xuống 5V → chính là nhờ nguyên lý máy biến áp.
• Ở trạm điện 22/0.4kV, máy biến áp hạ điện áp trung thế 22.000V xuống còn 400V để cung cấp cho tòa nhà, nhà máy.

Quá trình vận hành của máy biến áp trong thực tế

Quy trình hoạt động của máy biến áp diễn ra theo các bước:

• Dòng điện xoay chiều được đưa vào cuộn sơ cấp.
• Dòng này tạo ra từ trường biến thiên trong lõi thép.
• Từ trường cảm ứng điện áp trong cuộn thứ cấp.
• Dòng điện đầu ra được truyền đến tải tiêu thụ.

Toàn bộ quá trình diễn ra liên tục và không có ma sát cơ học, nên máy hoạt động êm, hiệu suất cao (có thể đạt tới 98–99%).

Cách máy biến áp tiết kiệm năng lượng

Máy biến áp giúp giảm dòng điện khi tăng điện áp, từ đó giảm tổn thất I2R trên đường dây truyền tải. Ngoài ra, vật liệu lõi và dây dẫn được tối ưu để giảm tổn hao đồng và tổn hao sắt, giúp hệ thống điện tiết kiệm hơn hàng nghìn kWh mỗi năm.

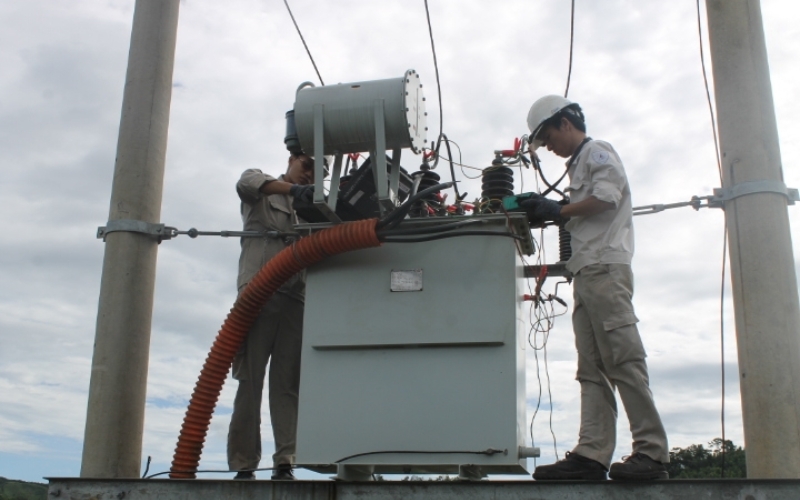

Các yếu tố ảnh hưởng đến hiệu suất máy biến áp

Mặc dù hoạt động đơn giản, hiệu suất của máy biến áp vẫn bị chi phối bởi nhiều yếu tố:

• Tổn hao đồng (Cu loss): Do điện trở của cuộn dây gây ra. Khi dòng điện tăng, nhiệt sinh ra nhiều, làm giảm hiệu suất.
• Tổn hao sắt (Fe loss): Do hiện tượng dòng xoáy và từ trễ trong lõi thép. Máy hiện đại thường dùng thép silic cán nguội để giảm tổn hao này.
• Tải và nhiệt độ làm việc: Nếu máy hoạt động dưới tải định mức, hiệu suất sẽ giảm. Nhiệt độ môi trường cao cũng ảnh hưởng đến điện trở dây dẫn.
• Bảo trì định kỳ: Việc kiểm tra dầu cách điện, điện trở cách điện, độ rò rỉ định kỳ sẽ duy trì hiệu suất và tăng tuổi thọ máy.

Ứng dụng của máy biến áp trong đời sống và công nghiệp

Máy biến áp hiện diện ở khắp nơi, từ các thiết bị nhỏ trong gia đình đến hệ thống công nghiệp lớn.

Trong đời sống hàng ngày

• Dùng trong ổn áp, sạc điện thoại, tivi, máy tính.
• Một số thiết bị điện tử có máy biến áp mini để ổn định điện áp.

Trong hệ thống điện và công nghiệp

• Ứng dụng trong trạm biến áp phân phối, nhà máy, khu công nghiệp, năng lượng tái tạo (điện mặt trời, điện gió).
• Giúp điều chỉnh điện áp linh hoạt, đảm bảo an toàn cho thiết bị tiêu thụ điện.

Hiểu rõ máy biến áp hoạt động như thế nào giúp chúng ta thấy rõ vai trò quan trọng của thiết bị này trong việc truyền tải và phân phối điện năng an toàn, ổn định. Nhờ ứng dụng hiện tượng cảm ứng điện từ, máy biến áp đã trở thành “trái tim” của mọi hệ thống điện hiện đại.

Nếu bạn cần tư vấn chọn mua máy biến áp đạt chuẩn TCVN & IEC, phù hợp công suất và nhu cầu thực tế, với các thương hiệu nổi tiếng hàng đầu như: Thibidi, LS, Schneider,…  hãy liên hệ VN Đại Phong – đơn vị cung cấp thiết bị điện trung thế uy tín hàng đầu Việt Nam.

Câu hỏi thường gặp (FAQ)

1. Máy biến áp có làm thay đổi tần số dòng điện không?
Không. Máy chỉ thay đổi điện áp, tần số dòng điện luôn giữ nguyên.

2. Máy biến áp có hao điện khi không tải không?
Có. Dù không tải, máy vẫn tồn tại tổn hao sắt và dòng từ hóa.

3. Vì sao máy biến áp cần lõi thép?
Lõi thép giúp dẫn từ thông hiệu quả, tăng công suất và giảm tổn hao năng lượng.

4. Máy biến áp có thể dùng ngược chiều không?
Có thể, miễn là điện áp và công suất phù hợp, tuy nhiên phải kiểm tra kỹ khả năng chịu tải.

5. Bao lâu nên kiểm tra dầu cách điện một lần?
Trung bình 1–2 năm/lần để đảm bảo cách điện và tản nhiệt hiệu quả.
