Máy biến áp khô là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

Bạn có thắc mắc vì sao ngày càng nhiều dự án dân dụng, thương mại và công nghiệp hiện nay lại chuyển sang sử dụng máy biến áp khô thay vì loại truyền thống dùng dầu? Trong bài viết này, VN Đại Phong – doanh nghiệp hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị điện trung – hạ thế, sẽ giúp bạn hiểu rõ từ khái niệm, cấu tạo, nguyên lý, tiêu chuẩn cho đến ứng dụng thực tế của loại máy đang được xem là giải pháp an toàn và thân thiện môi trường này.

Máy biến áp khô là gì?

Máy biến áp khô là thiết bị truyền tải điện năng không sử dụng dầu cách điện để làm mát. Thay vào đó, thiết bị dùng không khí hoặc vật liệu cách điện rắn (như nhựa epoxy) để tản nhiệt và cách điện giữa các cuộn dây. Toàn bộ lõi thép và cuộn dây được bọc kín bằng vật liệu chống ẩm, chống cháy, đảm bảo hoạt động ổn định trong môi trường kín, không gây nguy cơ rò rỉ dầu hay cháy nổ.

Chính vì vậy, máy biến áp không dầu thường được lắp đặt trong nhà, tầng hầm, khu dân cư, bệnh viện, trung tâm thương mại hoặc nơi có yêu cầu nghiêm ngặt về an toàn điện, phòng cháy chữa cháy.

Nguyên lý hoạt động của máy biến áp loại khô

Nguyên lý làm việc của máy biến áp loại khô tương tự máy biến áp dầu, đều dựa trên hiện tượng cảm ứng điện từ.

• Khi dòng điện xoay chiều đi qua cuộn sơ cấp, nó tạo ra từ trường biến thiên, cảm ứng điện áp sang cuộn thứ cấp.
• Tỷ lệ điện áp giữa hai cuộn phụ thuộc vào số vòng dây quấn.

Điểm khác biệt lớn nhất nằm ở phương pháp tản nhiệt và cách điện: Nếu máy biến áp dầu dùng dầu vừa để cách điện, vừa làm mát thì máy biến áp loại khô lại dùng không khí hoặc nhựa epoxy để tản nhiệt.

Các dòng máy biến áp loại khô hiện đại còn được trang bị cảm biến nhiệt, quạt gió cưỡng bức và hệ thống giám sát thông minh, giúp kiểm soát nhiệt độ, ngăn quá tải và kéo dài tuổi thọ thiết bị.

Cấu tạo của máy biến áp khô

Máy biến áp được cấu tạo gồm 4 bộ phận chính:

• Lõi thép: Đượclàm từ các lá thép kỹ thuật điện ghép lại, giúp giảm tổn hao từ. Chúng có thể thiết kế dạng trụ hoặc chữ nhật tùy công suất.
• Cuộn dây: Gồm cuộn sơ cấp và thứ cấp, quấn bằng dây đồng hoặc nhôm. Chúng được tẩm sơn cách điện hoặc đúc nhựa epoxy để tạo khối rắn chắc, chống ẩm và rung động.
• Hệ thống cách điện: Sử dụng nhựa epoxy hoặc silicon phủ giúp cách điện tốt, tăng khả năng chịu nhiệt và chống cháy lan.
• Hệ thống làm mát: Gồm làm mát tự nhiên (AN) và làm mát cưỡng bức bằng quạt (AF). Được tích hợp cảm biến nhiệt để cảnh báo khi nhiệt độ vượt ngưỡng cho phép.

Nhờ cấu tạo đặc biệt này, máy biến áp không dầu có tuổi thọ 20–25 năm, ít cần bảo trì và hoạt động ổn định trong điều kiện môi trường ẩm, bụi hoặc kín khí.

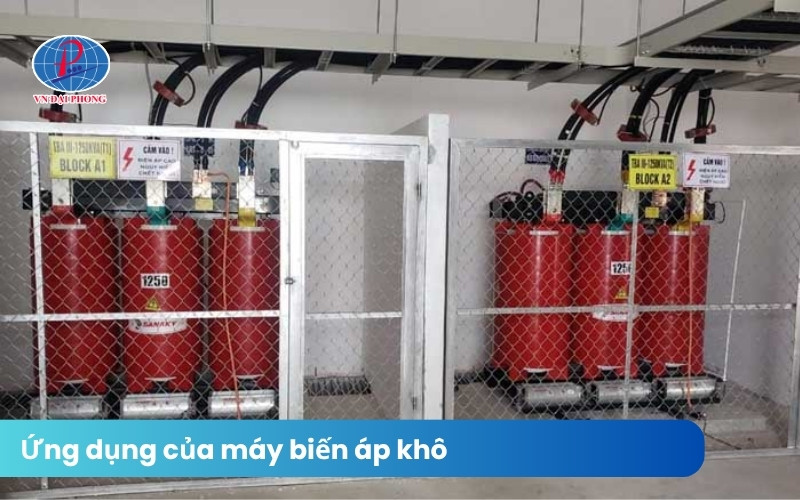

Ứng dụng phổ biến của máy biến áp loại khô

Máy biến áp loại khô được đánh giá cao vì độ an toàn, độ bền và thân thiện môi trường, phù hợp với nhiều loại công trình:

• Công trình dân dụng và thương mại: Chung cư, khách sạn, bệnh viện, trường học, trung tâm thương mại.
• Khu công nghiệp và nhà máy sản xuất: Nơi có yêu cầu cao về chống cháy, hạn chế rò rỉ dầu.
• Tòa nhà cao tầng, hầm để xe: Không gian kín, cần thiết bị vận hành an toàn, ít tiếng ồn.
• Trạm biến áp đô thị: Giúp giảm ô nhiễm, dễ bảo trì, tiết kiệm diện tích.

Nhờ vận hành êm, không sinh khói độc khi quá nhiệt, máy biến áp khô trở thành lựa chọn tối ưu cho các dự án hướng đến tiêu chuẩn công trình xanh.

Phân loại máy biến áp loại khô

Tùy theo phương pháp cách điện và làm mát, có hai loại máy biến áp không dầu phổ biến:

Cả hai loại trên đều không cần dùng dầu, an toàn cháy nổ và thân thiện môi trường, nhưng lựa chọn loại nào còn phụ thuộc vào điều kiện môi trường và ngân sách đầu tư.

Lưu ý khi lắp đặt và vận hành máy biến áp loại khô

Để máy biến áp loại khô hoạt động ổn định, đạt hiệu suất cao và kéo dài tuổi thọ, chủ đầu tư cùng đơn vị thi công cần chú ý đến một số yếu tố kỹ thuật quan trọng trong quá trình lắp đặt và vận hành.

• Đảm bảo thông gió hiệu quả: Phòng đặt máy cần có hệ thống thông gió tự nhiên hoặc quạt cưỡng bức, giúp luân chuyển không khí, tản nhiệt nhanh chóng, hạn chế tình trạng quá nóng trong thời gian máy vận hành liên tục.
• Tránh đặt máy gần nguồn ẩm hoặc khu vực ăn mòn: Dù máy biến áp không dầu có khả năng chịu ẩm tốt, nhưng môi trường chứa nhiều hơi nước, hóa chất hoặc muối vẫn có thể làm giảm độ bền của vật liệu cách điện, ảnh hưởng đến an toàn thiết bị.
• Tuân thủ nghiêm các tiêu chuẩn kỹ thuật:  Trong quá trình lắp đặt và vận hành, cần áp dụng đúng tiêu chuẩn quốc tế IEC 60076-11 và TCVN 6306-11:2006 để đảm bảo an toàn điện, hiệu suất và độ tin cậy của máy.

Việc tuân thủ đúng các yêu cầu kỹ thuật khi lắp đặt và vận hành máy biến áp khô không chỉ giúp thiết bị đạt hiệu suất tối ưu mà còn hạn chế rủi ro hư hỏng, giảm chi phí bảo trì và đảm bảo an toàn tuyệt đối cho toàn hệ thống điện.

Tiêu chuẩn – thời điểm phù hợp để sử dụng máy biến áp khô

Một máy biến áp loại khô chất lượng cao phải đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và chứng nhận quốc tế. Dưới đây là bảng tổng hợp các tiêu chuẩn máy biến áp phổ biến hiện nay tại Việt Nam. Mời Quý khách xem qua:

Khi lựa chọn thiết bị, nhà đầu tư nên yêu cầu giấy tờ CO, CQ, test report từ nhà cung cấp để chứng minh sản phẩm đạt tiêu chuẩn, đảm bảo tính minh bạch và độ tin cậy kỹ thuật. Vậy khi nào dùng máy biến áp loại khô là phù hợp? Không phải công trình nào cũng cần đến máy biến áp không dầu nhưng trong các trường hợp dưới đây, đây là lựa chọn hiệu quả và an toàn nhất:

• Công trình có không gian kín hoặc hạn chế thông gió, chẳng hạn tầng hầm, trung tâm thương mại, bệnh viện.
• Khu vực yêu cầu cao về phòng cháy chữa cháy, không được phép rò rỉ dầu.
• Dự án hướng tới tiêu chuẩn xanh, cần hạn chế ô nhiễm môi trường.
• Trạm biến áp đặt trong đô thị, khu dân cư hoặc khu vực có mật độ dân cao, nơi cần giảm thiểu tiếng ồn và khói dầu.
• Công trình thương mại – dân dụng quy mô lớn, yêu cầu vận hành ổn định, bảo trì ít.

Việc chọn máy biến áp khô đạt tiêu chuẩn quốc tế không chỉ giúp đảm bảo an toàn vận hành mà còn mang lại hiệu quả kinh tế dài hạn. Nếu dự án của bạn nằm trong khu dân cư, trung tâm thương mại hay khu công nghiệp có yêu cầu cao về an toàn – hãy ưu tiên máy biến áp loại khô. Nếu bạn đang tìm kiếm nhà phân phối máy biến áp uy tín. Hãy liên hệ ngay Thiết Bị Điện VN Đại Phong để được hỗ trợ chi tiết từ tư vấn – lựa chọn – lắp đặt – bảo hành.

Câu hỏi thường gặp (FAQ)

Máy biến áp loại khô chịu được nhiệt độ bao nhiêu?

• Tùy cấp cách điện (F hoặc H), nhiệt độ cực đại của cuộn dây có thể đạt 155–180°C.
• Nhiệt độ môi trường tối đa: 40°C
• Nhiệt độ tăng cho phép: 80–100°C

Máy biến áp loại khô có cần bảo trì thường xuyên không?

Không. Nhờ không dùng dầu, cấu trúc khép kín giúp ít bảo trì, chỉ cần vệ sinh và kiểm tra cảm biến định kỳ.

Máy biến áp khô có tuổi thọ bao lâu?

Trung bình 20–25 năm, tùy điều kiện vận hành và môi trường lắp đặt.
