Kinh Nghiệm Thực Tế Khi Lắp Đặt Máy Biến Áp Công Nghiệp

Thực tế, theo thống kê của ngành điện, hơn 70% sự cố cháy nổ và hư hỏng sớm ở máy biến áp đều xuất phát từ lỗi lắp đặt sai quy trình. Một con ốc siết thiếu lực, một mối nối lỏng, hay nền móng chưa đạt chuẩn cũng có thể khiến hệ thống vận hành kém ổn định, thậm chí gây thiệt hại hàng trăm triệu đồng.

Trong bài viết này, hãy cùng VN Đại Phong tìm hiểu chi tiết quy trình lắp đặt máy biến áp công nghiệp an toàn và đúng kỹ thuật, bám sát tiêu chuẩn TCVN và IEC, cùng những kinh nghiệm thực tế từ hơn 10 năm làm việc trong lĩnh vực điện trung thế.

Tổng quan về lắp đặt máy biến áp

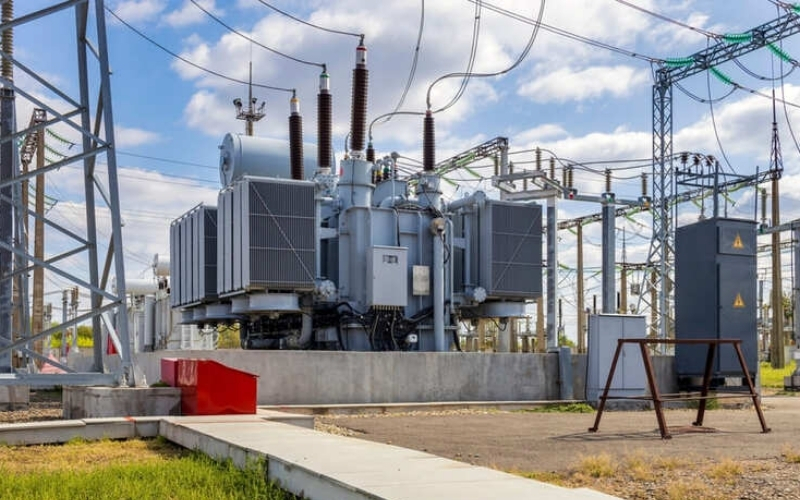

Máy biến áp là gì và vai trò trong hệ thống điện

Máy biến áp (MBA) là thiết bị điện tĩnh, có nhiệm vụ truyền tải và biến đổi điện áp từ cấp điện áp này sang cấp khác mà không làm thay đổi tần số. Nói một cách dễ hiểu, máy biến áp giúp “chuyển giao năng lượng điện” một cách an toàn và hiệu quả từ nơi phát (như nhà máy điện) đến nơi tiêu thụ (như nhà xưởng, khu dân cư, tòa nhà).

Trong hệ thống điện, máy biến áp đóng vai trò trung gian quan trọng:

• Máy biến áp tăng áp: dùng ở đầu nguồn để nâng điện áp truyền tải đi xa.
• Máy biến áp hạ áp: dùng ở đầu tiêu thụ để giảm điện áp phù hợp cho thiết bị.

Các loại máy biến áp thông dụng hiện nay gồm:

• Máy biến áp dầu
• Máy biến áp khô
• Máy biến áp phân phối
• Máy biến áp lực trung thế, cao thế

Vì sao lắp đặt máy biến áp đúng kỹ thuật lại quan trọng?

Máy biến áp là thiết bị đắt tiền, có giá trị hàng trăm triệu đến hàng tỷ đồng. Một lỗi nhỏ trong quá trình lắp đặt có thể gây hậu quả lớn:

• Tổn thất điện năng do đấu nối sai hoặc tiếp xúc kém.
• Giảm tuổi thọ cách điện do nhiệt độ tăng bất thường.
• Nguy cơ cháy nổ do dầu cách điện bị rò rỉ hoặc nối đất không đạt chuẩn.
• Tăng chi phí vận hành vì tổn thất không tải, sụt áp, và hỏng hóc linh kiện.

Do đó, việc tuân thủ quy trình lắp đặt máy biến áp không chỉ giúp đảm bảo an toàn vận hành, mà còn giảm tổn thất điện năng, kéo dài tuổi thọ thiết bị và tối ưu chi phí đầu tư.

Tiêu chuẩn lắp đặt máy biến áp hiện hành tại Việt Nam

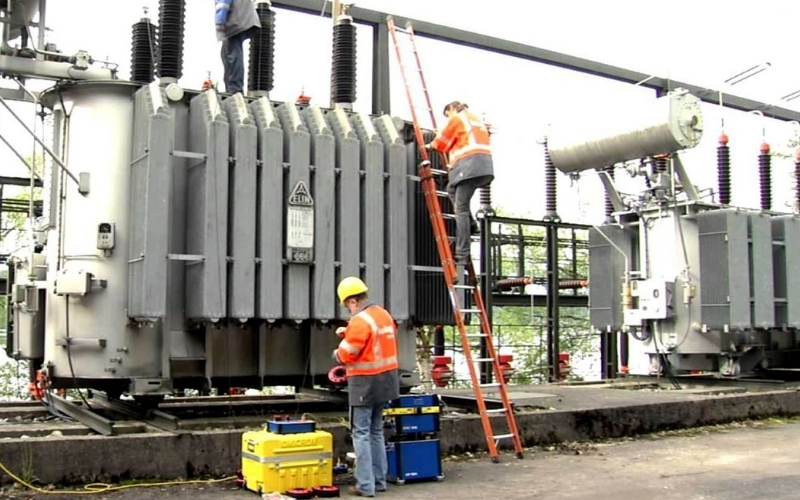

Các tiêu chuẩn cần tuân thủ

Khi lắp đặt máy biến áp, kỹ sư và nhà thầu cần căn cứ vào các tiêu chuẩn kỹ thuật quốc tế và trong nước, cụ thể gồm:

• TCVN 6306-1:2015 (IEC 60076-1:2011) – Tiêu chuẩn về máy biến áp lực: quy định các yêu cầu về thiết kế, thử nghiệm, và an toàn.
• TCVN 8525:2010 – Quy phạm an toàn điện trong lắp đặt và vận hành.
• TCVN 4756:1989 – Quy định nối đất và nối không thiết bị điện.
• IEC 61936-1:2010 – Tiêu chuẩn quốc tế về thiết kế và xây dựng trạm điện.

Tuân thủ các tiêu chuẩn này là yêu cầu bắt buộc để đảm bảo máy biến áp hoạt động ổn định, tránh vi phạm quy định an toàn điện quốc gia.

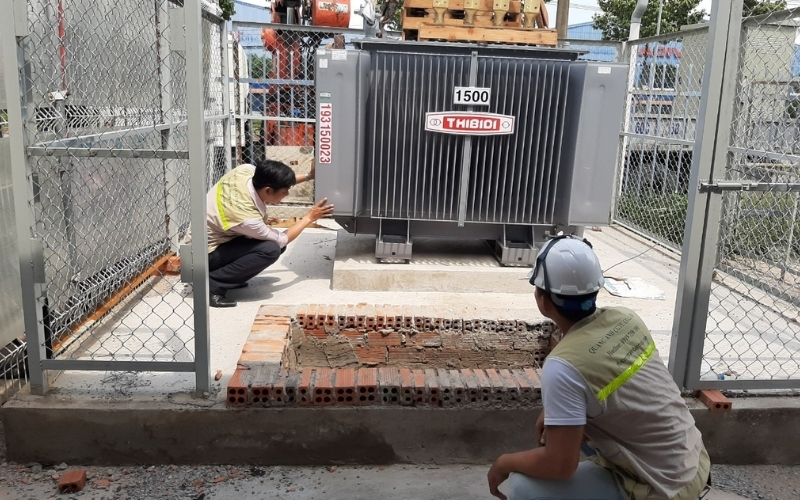

Yêu cầu kỹ thuật chung trước khi lắp đặt

Khu vực đặt máy:

• Phải khô ráo, thoáng gió, không bị ngập nước hay đọng nước.
• Nhiệt độ môi trường không vượt quá giới hạn quy định của nhà sản xuất.

Nền móng lắp đặt:

• Bằng phẳng, vững chắc, được thiết kế chịu tải gấp ≥1,5 lần trọng lượng máy.
• Cao hơn mặt đất xung quanh để tránh ẩm và ngập.

Khoảng cách an toàn:

• Cách tường hoặc vật cản ≥ 1,5 m.
• Cách hàng rào ≥ 2 m (đối với trạm ngoài trời).
• Đảm bảo lối đi kiểm tra, vận hành, và cứu hỏa thuận tiện.

Quy trình lắp đặt máy biến áp an toàn và đúng kỹ thuật

Bước 1 – Chuẩn bị trước khi lắp đặt

Khâu chuẩn bị là yếu tố tiên quyết cho mọi công trình điện trung thế.

Cần thực hiện:

• Kiểm tra hồ sơ kỹ thuật: bao gồm bản vẽ, sơ đồ đấu nối, lý lịch máy, hướng dẫn vận hành.
• Chuẩn bị mặt bằng: dọn dẹp sạch sẽ, đảm bảo bề mặt khô ráo, đủ không gian thao tác.
• Chuẩn bị dụng cụ và thiết bị nâng hạ: như pa lăng, xe nâng, cần cẩu.
• Trang bị bảo hộ: quần áo cách điện, găng tay, giày chống tĩnh điện, nón bảo hộ.

Mọi thiết bị nên được đo điện trở cách điện trước khi lắp đặt để đảm bảo tình trạng tốt.

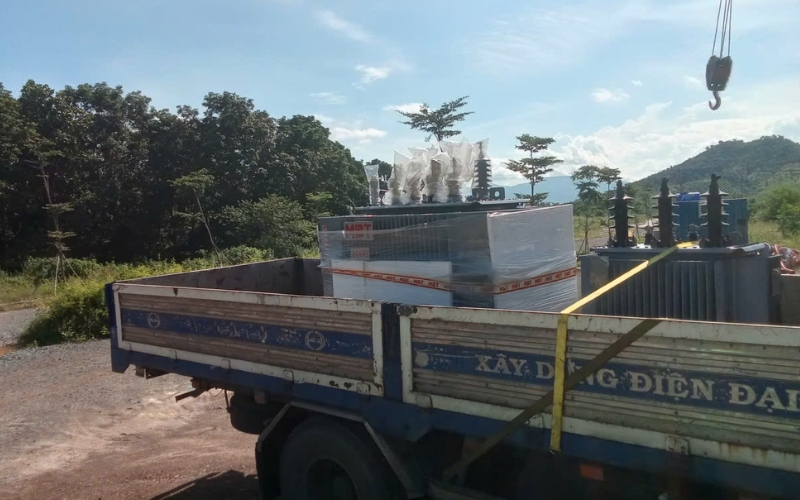

Bước 2 – Vận chuyển và định vị máy biến áp

Máy biến áp có trọng lượng lớn (từ vài trăm kg đến hàng chục tấn), do đó việc vận chuyển cần được thực hiện cẩn trọng:

Khi vận chuyển:

• Dùng xe chuyên dụng có giảm xóc, tránh rung lắc mạnh.
• Không được nghiêng quá 15 độ để tránh dầu rò rỉ.
• Che chắn kỹ phần sứ đầu cực, đồng hồ, van hơi.

Khi cẩu, nâng:

• Dùng cáp mềm, buộc đúng vị trí móc cẩu theo hướng dẫn của nhà sản xuất.
• Không kéo lê hoặc lăn trực tiếp trên nền cứng.

Khi định vị:

• Đặt đúng tâm nền móng, kiểm tra độ cân bằng bằng nivo.
• Chèn cố định chân máy, kiểm tra bu lông móng.

Bước 3 – Lắp đặt các phụ kiện và đấu nối

Sau khi định vị, tiến hành lắp ráp phụ kiện theo đúng trình tự kỹ thuật.

Lắp các bộ phận phụ trợ:

• Sứ đầu cực cao áp, hạ áp
• Bình dầu phụ
• Ống giãn dầu, van an toàn, rơ le hơi, đồng hồ nhiệt độ
• Thiết bị chống sét (nếu có)

Đấu nối mạch điện:

• Dây dẫn cao – hạ áp được đấu nối đúng sơ đồ cực tính.
• Mối nối siết chặt bằng cờ lê lực, đảm bảo tiếp xúc tốt.
• Dây trung tính nối đất chắc chắn, điện trở nối đất < 4Ω.

Kiểm tra trước khi đóng điện:

• Đo cách điện giữa cuộn cao – hạ áp.
• Kiểm tra tiếp xúc các điểm nối, không để ốc lỏng.
• Đảm bảo không có vật kim loại rơi vào trong máy.

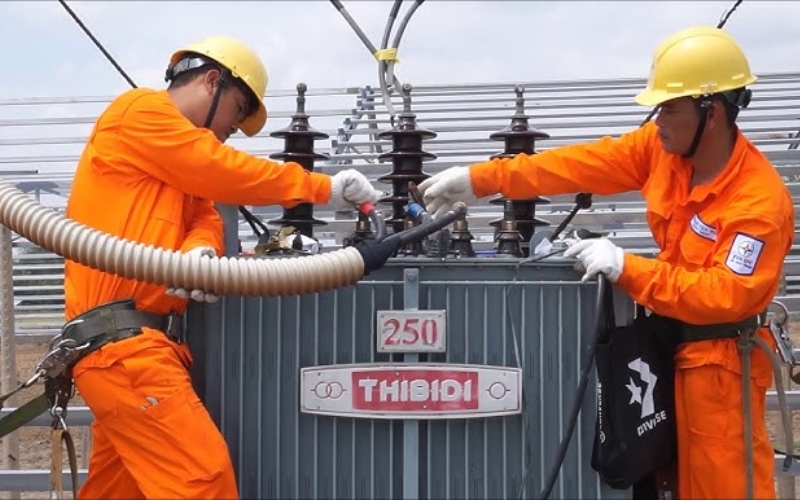

Bước 4 – Kiểm tra, thử nghiệm và nghiệm thu

Đây là bước kiểm tra chất lượng toàn diện trước khi đưa máy vào vận hành:

Kiểm tra ngoại quan: xem có vết nứt, rò dầu, sai lệch cơ khí không.

Thử nghiệm điện:

• Điện trở cách điện cuộn dây ≥ 1000 MΩ.
• Điện áp thử cao áp 2kV/1 phút.

Thử dầu cách điện bằng máy thử chuyên dụng, đảm bảo điện áp đánh thủng ≥ 30kV/2.5mm.

Nghiệm thu kỹ thuật:

• Ghi nhận thông số, chụp ảnh hồ sơ.
• Lập biên bản nghiệm thu theo mẫu của chủ đầu tư.

Bước 5 – Đưa máy vào vận hành thử

Khi đã đạt yêu cầu kỹ thuật, tiến hành đóng điện không tải:

• Kiểm tra điện áp, dòng điện không tải.
• Theo dõi tiếng kêu, rung, nhiệt độ dầu trong 24–72 giờ đầu.
• Nếu không có bất thường, máy được phép vận hành tải thực tế.

Việc ghi chép nhật ký vận hành rất quan trọng để đối chiếu khi bảo trì.

Tại VN Đại Phong, chúng tôi cung cấp trọn gói thiết bị điện trung – hạ thế từ các thương hiệu hàng đầu như Schneider, Mitsubishi, LS, ABB, Siemens… cùng dịch vụ tư vấn, lắp đặt và bảo trì chuyên nghiệp.

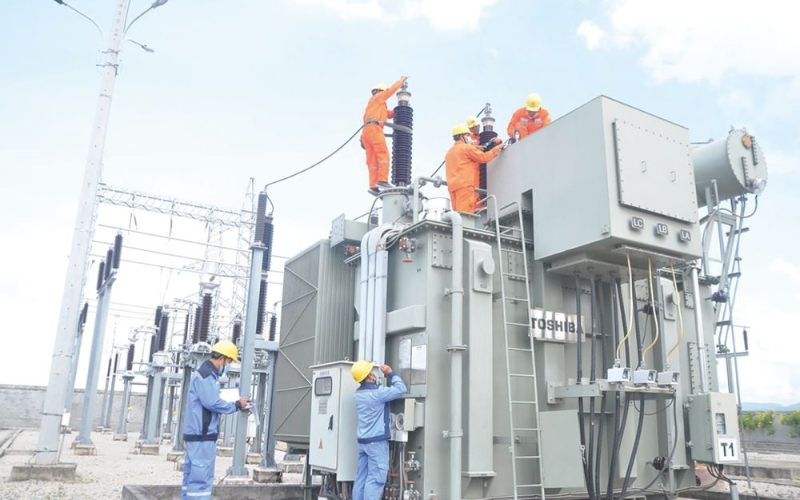

Những lỗi thường gặp khi lắp đặt máy biến áp và cách khắc phục

Lỗi trong giai đoạn chuẩn bị

• Nền móng không đạt độ phẳng, khiến máy nghiêng → Giải pháp: kiểm tra và đổ bù trước khi đặt máy.
• Không che chắn khu vực mưa nắng → gây ẩm, rò điện → Giải pháp: che phủ bằng bạt, lắp mái tạm.
• Không kiểm tra phụ kiện trước lắp → thiếu sứ, ốc, ron dầu.

Lỗi khi đấu nối và vận hành

• Đấu nhầm cực tính giữa cao áp – hạ áp → gây phóng điện.
• Không nối đất trung tính → nguy cơ điện giật.
• Siết lỏng đầu cos → sinh nhiệt, cháy điểm nối.

Cách phòng tránh

• Lập checklist lắp đặt tiêu chuẩn, ký xác nhận từng bước.
• Tổ chức đào tạo kỹ thuật viên định kỳ.
• Bắt buộc thử điện và nghiệm thu trước khi vận hành chính thức.

Mẹo và kinh nghiệm từ chuyên gia điện trung thế

• Bố trí máy ở nơi thoáng gió, tránh ánh nắng trực tiếp, hạn chế tăng nhiệt độ dầu.
• Theo dõi nhiệt độ vận hành: mỗi 10°C tăng thêm làm giảm ½ tuổi thọ cách điện.
• Bảo trì định kỳ: kiểm tra dầu, làm sạch bề mặt, đo cách điện mỗi 6 tháng.
• Lắp thêm thiết bị giám sát online (IoT): giúp cảnh báo sớm sự cố nhiệt và rò dầu.

Việc lắp đặt máy biến áp đúng kỹ thuật không chỉ là một bước kỹ thuật đơn thuần mà là nền tảng cho hiệu suất, an toàn và độ bền của cả hệ thống điện. Tuân thủ quy trình, tiêu chuẩn và các bước kiểm tra giúp doanh nghiệp tránh sự cố, tiết kiệm chi phí và vận hành ổn định lâu dài.

Nếu bạn cần tư vấn chọn mua máy biến áp đạt chuẩn TCVN & IEC, phù hợp công suất và nhu cầu thực tế, với các thương hiệu nổi tiếng hàng đầu như: Thibidi, LS, Schneider,…  hãy liên hệ VN Đại Phong – đơn vị cung cấp thiết bị điện trung thế uy tín hàng đầu Việt Nam.

Câu hỏi thường gặp (FAQ)

Khi nào cần lắp máy biến áp riêng?

Khi doanh nghiệp có nhu cầu điện lớn hoặc cần nguồn điện ổn định, chủ động cho sản xuất.

Lắp đặt máy biến áp có cần kỹ sư không?

Có. Việc lắp đặt phải do kỹ sư điện có chuyên môn thực hiện để đảm bảo an toàn và đúng tiêu chuẩn.

Thời gian lắp đặt mất bao lâu?

Trung bình 1–3 ngày cho máy biến áp phân phối, tùy theo quy mô và điều kiện công trình.

Chi phí lắp đặt khoảng bao nhiêu?

Tùy công suất và vị trí thi công, thường chiếm 3–5% giá trị thiết bị.

Bao lâu nên bảo trì máy biến áp?

Kiểm tra định kỳ 6 tháng/lần để đảm bảo vận hành ổn định và kéo dài tuổi thọ thiết bị.
