Các Loại Máy Biến Áp Phổ Biến Và Cách Phân Biệt Chi Tiết

Trong hệ thống điện, máy biến đóng vai trò trung gian quan trọng, giúp truyền tải điện năng đi xa với tổn thất nhỏ nhất, đồng thời cung cấp nguồn điện phù hợp cho từng khu vực, thiết bị hoặc nhà máy. Khi tìm hiểu các loại máy biến áp, bạn có thể thấy mỗi loại sẽ có cấu tạo, chức năng và phạm vi ứng dụng riêng, đáp ứng từng nhu cầu cụ thể.

Bài viết này sẽ giúp bạn nắm vững cách phân loại máy biến áp, hiểu đặc điểm, ưu nhược điểm và ứng dụng từng loại, từ đó chọn được giải pháp phù hợp – an toàn – hiệu quả nhất cho dự án của mình.

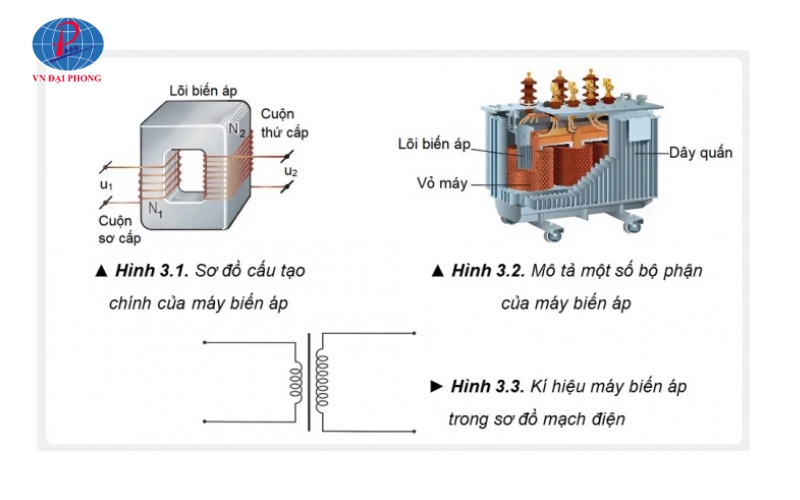

Máy biến áp là gì?

Máy biến áp là thiết bị điện tĩnh có nhiệm vụ truyền tải năng lượng điện giữa hai hoặc nhiều mạch điện khác nhau thông qua cảm ứng điện từ. Nói đơn giản, máy biến áp giúp thay đổi điện áp (tăng hoặc giảm) mà không làm thay đổi tần số dòng điện.

Trong hệ thống điện, máy biến áp đóng vai trò trung gian không thể thiếu – giúp truyền tải điện năng đi xa mà không gây tổn thất lớn, đồng thời cung cấp nguồn điện phù hợp cho từng khu vực, thiết bị hoặc nhà máy.

Một máy biến áp tiêu chuẩn thường gồm ba bộ phận chính:

• Lõi thép: dẫn từ thông, được làm từ thép kỹ thuật điện.
• Cuộn dây: gồm cuộn sơ cấp (nhận điện năng) và cuộn thứ cấp (truyền điện năng đi).
• Hệ thống cách điện và làm mát: dầu hoặc vật liệu epoxy giúp bảo vệ cuộn dây, tản nhiệt và tăng độ bền.

Vì sao cần phân loại máy biến áp?

Không có một loại máy biến áp nào phù hợp cho tất cả các ứng dụng. Tùy vào chức năng, môi trường hoạt động, công suất tải, hay vị trí lắp đặt, mà ta cần chọn loại máy khác nhau.

Phân loại máy biến áp giúp:

• Tối ưu hiệu suất sử dụng điện năng theo đúng nhu cầu.
• Giảm chi phí đầu tư (chọn đúng loại, không dư công suất).
• Đảm bảo an toàn vận hành, đặc biệt trong môi trường công nghiệp.

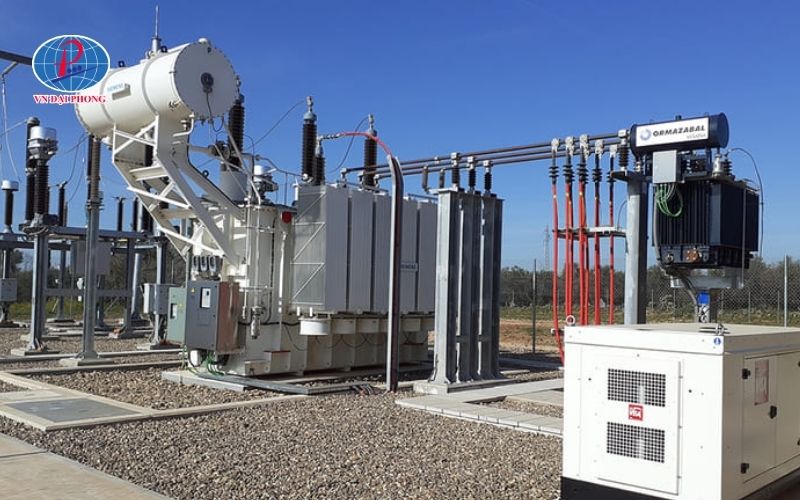

Phân loại máy biến áp theo chức năng

Máy biến áp điện lực

Đây là loại máy biến áp công suất lớn, được sử dụng tại các trạm biến áp trung – cao thế trong hệ thống truyền tải điện quốc gia. Chức năng chính là tăng hoặc giảm điện áp giữa các cấp điện áp khác nhau, thường từ 110kV đến 500kV.

Đặc điểm: Kích thước lớn, trọng lượng nặng, cần hệ thống làm mát dầu hoặc quạt cưỡng bức. Hoạt động liên tục, yêu cầu độ ổn định cao.

Ứng dụng: Nhà máy điện, trạm biến áp trung thế, khu công nghiệp, khu chế xuất.

Máy biến áp phân phối

Đây là loại máy biến áp phổ biến nhất hiện nay, xuất hiện trong hầu hết các trạm điện của nhà xưởng, khu dân cư hoặc tòa nhà. Nhiệm vụ của nó là hạ áp điện năng từ lưới trung thế (22kV, 35kV) xuống điện áp hạ thế (0.4kV) để cung cấp cho phụ tải sử dụng.

Đặc điểm:

• Công suất từ 50kVA đến 2500kVA.
• Cấu tạo gọn gàng, vận hành ổn định.
• Có thể là loại máy biến áp dầu hoặc máy biến áp khô.

Ứng dụng: Các khu dân cư, tòa nhà thương mại, nhà máy, khách sạn, khu đô thị.

Máy biến áp đo lường

Gồm hai loại: Máy biến dòng (CT) và máy biến điện áp (PT). Cả hai loại đều có chức năng giảm dòng hoặc điện áp lớn xuống mức phù hợp để đo lường và bảo vệ thiết bị.

Đặc điểm: Máy biến áp đo lường có độ chính xác cao, khả năng cách điện tốt, được thiết kế chịu được môi trường điện áp lớn và đảm bảo an toàn tuyệt đối cho hệ thống đo lường.

Ứng dụng: Hệ thống đo lường, điều khiển, rơ-le bảo vệ, tủ trung thế RMU.

Máy biến áp tự ngẫu

Máy biến áp tự ngẫu có chung một cuộn dây cho cả sơ cấp và thứ cấp, nhưng lấy điện ra tại các điểm khác nhau trên cùng cuộn dây. Nhờ cấu tạo này, máy có kích thước nhỏ gọn, hiệu suất cao và tổn hao thấp hơn so với máy biến áp thường. Tuy nhiên, do không có sự cách điện hoàn toàn giữa hai mạch nên mức độ an toàn điện thấp hơn, cần được sử dụng đúng mục đích và trong điều kiện kiểm soát tốt.

Đặc điểm: Tiết kiệm vật liệu, hiệu suất cao, kích thước nhỏ gọn nhưng khả năng cách điện hạn chế.

Ứng dụng: Phòng thí nghiệm, khởi động động cơ, điều chỉnh điện áp.

Phân loại máy biến áp theo môi trường làm mát

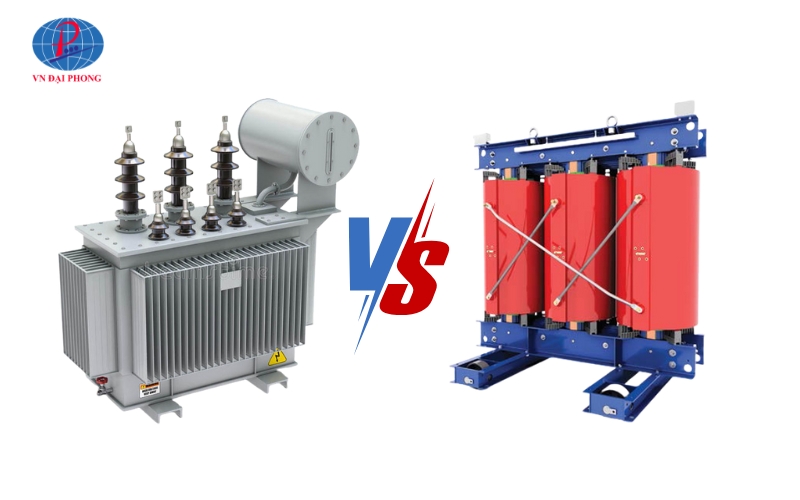

Máy biến áp dầu

Đây là loại máy biến áp truyền thống, trong đó dầu vừa có tác dụng làm mát, vừa cách điện.

• Ưu điểm: Khả năng tản nhiệt tốt, hoạt động ổn định ở công suất cao. Tuổi thọ cao, chi phí đầu tư thấp hơn loại khô.
• Nhược điểm: Dễ cháy nổ nếu bảo trì không đúng quy trình. Yêu cầu thay dầu, kiểm tra rò rỉ định kỳ.
• Ứng dụng: Nhà máy công nghiệp, trạm điện ngoài trời, khu vực có hệ thống làm mát tốt.

Máy biến áp khô

Máy biến áp khô không sử dụng dầu, mà cách điện bằng nhựa epoxy hoặc vật liệu composite.

• Ưu điểm: An toàn, thân thiện môi trường, không lo cháy nổ. Bảo trì đơn giản, lắp đặt trong nhà thuận tiện.
• Nhược điểm: Giá cao hơn, khả năng tản nhiệt kém hơn máy dầu.
• Ứng dụng: Tòa nhà, bệnh viện, trung tâm thương mại, khu vực đông dân cư.

Phân loại máy biến áp theo số pha

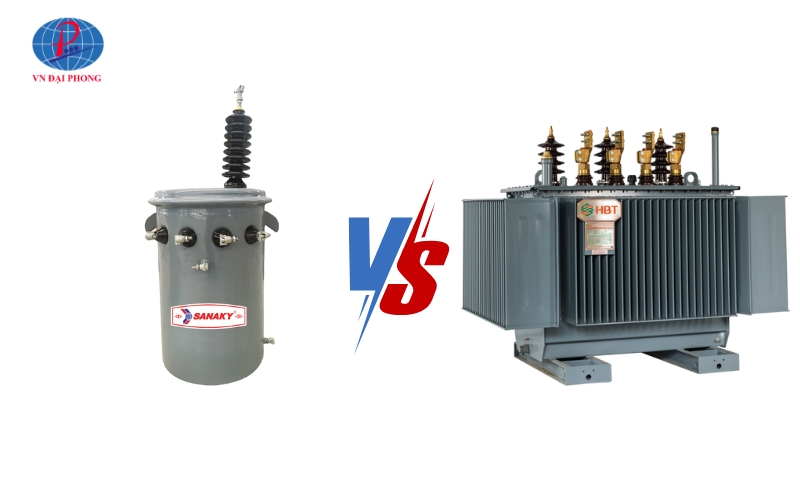

Máy biến áp 1 pha

Máy biến áp 1 pha có một cuộn sơ cấp và một cuộn thứ cấp, dùng để hạ hoặc tăng điện áp trong hệ thống điện 1 pha.

Ưu điểm: Hiệu suất truyền tải cao, bảo trì dễ dàng, thích hợp cho các ứng dụng dân dụng và công nghiệp nhỏ.

Ứng dụng: điện dân dụng, chiếu sáng, hộ kinh doanh nhỏ.

Máy biến áp 3 pha

Loại này gồm ba cuộn sơ cấp và ba cuộn thứ cấp, có thể đấu hình sao (Y) hoặc tam giác (Δ).

Ưu điểm: Truyền tải điện năng ổn định, giảm tổn hao công suất, phù hợp cho tải công nghiệp lớn.

Ứng dụng: Hệ thống điện 3 pha công nghiệp, nhà máy sản xuất, trạm biến áp trung thế.

Phân loại máy biến áp theo cách điện và lắp đặt

Máy biến áp trong nhà

Máy biến áp trong nhà thường có thiết kế gọn, đảm bảo an toàn và dễ bảo trì. Loại này chủ yếu là máy biến áp khô, không dùng dầu nên hạn chế rủi ro cháy nổ và thân thiện hơn với môi trường. Thiết bị được lắp đặt trong phòng kỹ thuật, tầng hầm hoặc các khu vực kín, nơi cần độ an toàn cao và ít chịu tác động từ môi trường bên ngoài.

Ứng dụng: Thường được sử dụng trong tòa nhà cao tầng, trung tâm thương mại, bệnh viện, nhà máy thực phẩm và khu dân cư – những nơi yêu cầu vận hành ổn định, an toàn, không phát sinh khói hoặc hơi dầu.

Máy biến áp ngoài trời

Máy biến áp ngoài trời có kết cấu vỏ kín, được thiết kế để chịu được mưa nắng, bụi bẩn và nhiệt độ cao. Loại này thường là máy biến áp dầu, có khả năng tản nhiệt tốt, giúp hoạt động liên tục trong điều kiện khắc nghiệt. Nhờ độ bền cao và khả năng chịu tải tốt, máy biến áp ngoài trời là lựa chọn phổ biến trong các hệ thống truyền tải và phân phối điện trung – cao thế.

Ứng dụng: Dùng trong các trạm biến áp khu công nghiệp, nhà máy sản xuất, trạm trung thế, khu dân cư hoặc khu vực hạ tầng kỹ thuật ngoài trời – nơi cần thiết bị hoạt động ổn định và bền bỉ trong mọi điều kiện thời tiết.

Máy biến áp cách ly

Máy biến áp cách ly có cấu tạo đặc biệt với cuộn sơ cấp và thứ cấp tách biệt hoàn toàn, giúp cách ly điện giữa hai mạch, đảm bảo an toàn cho người vận hành và thiết bị. Nhờ đặc điểm này, máy biến áp cách ly được xem là giải pháp hiệu quả trong việc bảo vệ các thiết bị nhạy cảm trước nhiễu điện từ hoặc xung điện đột biến.

Ứng dụng: Được sử dụng rộng rãi trong phòng thí nghiệm, hệ thống điều khiển tự động, thiết bị y tế, phòng server, trung tâm dữ liệu và các dây chuyền sản xuất điện tử, nơi yêu cầu nguồn điện ổn định và độ an toàn cao.

So sánh nhanh các loại máy biến áp phổ biến

Loại máy biến áp	Môi trường làm mát	Ưu điểm	Nhược điểm	Ứng dụng
Máy biến áp dầu	Dầu cách điện	Công suất lớn, giá rẻ	Nguy cơ cháy nổ	Trạm điện, nhà máy
Máy biến áp khô	Không dầu	An toàn, thân thiện môi trường	Giá cao	Tòa nhà, bệnh viện
Máy biến áp tự ngẫu	Không dầu	Hiệu suất cao	Cách điện kém	Điều chỉnh điện áp
Máy biến áp 3 pha	Dầu hoặc khô	Ổn định, hiệu suất cao	Kích thước lớn	Công nghiệp, khu chế xuất
Máy biến áp cách ly	Không dầu	Cách điện tuyệt đối	Chi phí cao	Y tế, phòng thí nghiệm

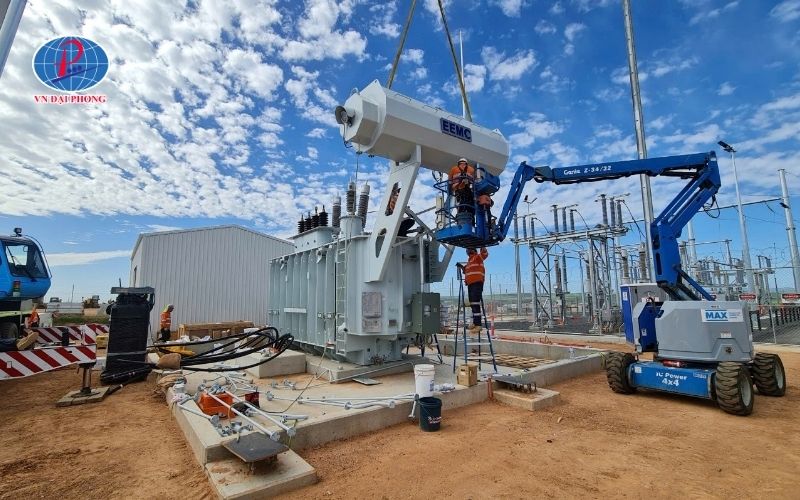

Cách lựa chọn loại máy biến áp phù hợp

Dựa vào công năng sử dụng

• Dự án dân dụng → máy biến áp khô nhỏ gọn.
• Nhà máy công nghiệp → máy biến áp dầu công suất lớn.
• Khu vực đặc thù (y tế, phòng sạch) → máy biến áp cách ly.

Dựa vào môi trường lắp đặt

• Trong nhà → chọn máy biến áp khô để tránh rò dầu.
• Ngoài trời → chọn máy biến áp dầu, có bình giãn nở và chống sét.

Dựa vào công suất tải

• Tính toán phụ tải tổng, cộng thêm hệ số dự phòng 20–30%.
• Chọn công suất máy phù hợp để vận hành 70–80% tải định mức – đạt hiệu suất tối ưu.

Dựa vào thương hiệu & dịch vụ

• Ưu tiên thương hiệu uy tín: Thibidi, Schneider, ABB, LS.
• Chọn nhà cung cấp có đội ngũ kỹ thuật hỗ trợ lắp đặt, bảo trì tận nơi.

Hiểu rõ các loại máy biến áp giúp nhà thầu và chủ đầu tư chọn được thiết bị phù hợp, tối ưu chi phí mà vẫn đảm bảo an toàn điện cho công trình. Với những thông tin được chia sẻ trên, VN Đại Phong mong rằng bạn có thể chọn đúng loại máy ngay từ đầu chính là khoản đầu tư thông minh nhất cho hệ thống điện bền vững và an toàn.

Câu hỏi thường gặp (FAQ)

Máy biến áp khô có bền không?

Rất bền nếu vận hành đúng tải. Tuổi thọ trung bình từ 20–25 năm, ít cần bảo trì.

Máy biến áp dầu có nguy hiểm không?

Nếu lắp đặt đúng quy chuẩn, kiểm tra dầu định kỳ, nguy cơ cháy nổ gần như bằng 0.

Nên chọn máy biến áp 1 pha hay 3 pha cho công trình?

Tùy vào tải sử dụng. Hệ thống điện công nghiệp luôn cần máy 3 pha để ổn định nguồn.

Khi nào nên thay máy biến áp mới?

Khi tổn hao tăng cao, rò dầu nhiều, hoặc tuổi thọ vượt 20 năm.
