Cập Nhật Tiêu Chuẩn An Toàn Điện Khi Lắp Đặt Máy Biến Áp

Một sai sót nhỏ trong khâu lắp đặt máy biến áp có thể dẫn đến sự cố chập điện, cháy nổ, thậm chí làm gián đoạn toàn bộ hệ thống điện trung thế. Vì thế, bạn cần nắm vững các tiêu chuẩn an toàn điện khi lắp đặt máy biến áp để tránh những tình huống không mong muốn xảy ra.

Bài viết này sẽ giúp bạn hiểu rõ tiêu chuẩn an toàn điện khi lắp đặt máy biến áp theo TCVN và QCVN 01:2008/BCT cùng những hướng dẫn thực tế để đảm bảo công trình luôn vận hành an toàn, ổn định và đạt chuẩn kiểm định.

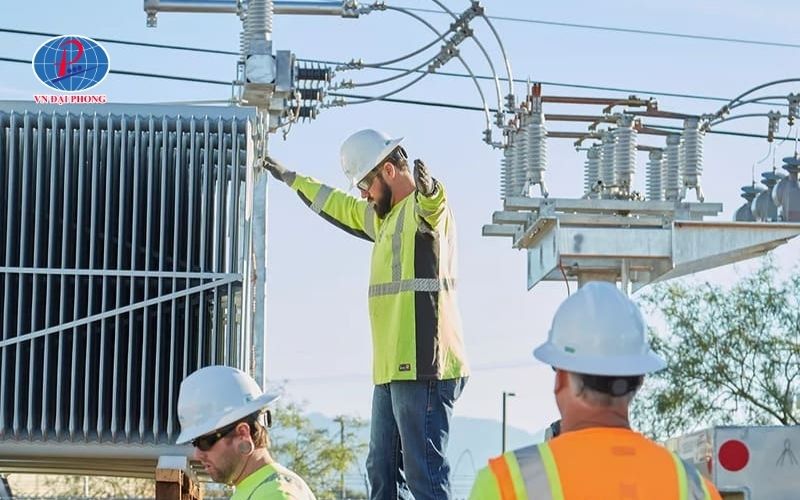

Vì sao phải tuân thủ tiêu chuẩn an toàn điện khi lắp đặt máy biến áp

An toàn điện là nền tảng của mọi công trình

Máy biến áp là thiết bị trọng tâm trong hệ thống điện trung và hạ thế, chịu trách nhiệm biến đổi điện áp phục vụ toàn bộ nhà máy, khu dân cư hoặc tòa nhà.

Nếu không được lắp đặt đúng tiêu chuẩn, thiết bị có thể gặp hiện tượng phóng điện, rò rỉ dòng, quá nhiệt, hoặc nổ do ngắn mạch. Tuân thủ tiêu chuẩn an toàn điện không chỉ bảo vệ thiết bị mà còn bảo vệ con người, tài sản và hệ thống điện tổng thể.

Lợi ích khi lắp đặt đúng tiêu chuẩn

• An toàn tuyệt đối: hạn chế tối đa rủi ro cháy nổ, rò điện.
• Nâng cao tuổi thọ máy: vận hành ổn định, giảm hao tổn năng lượng.
• Dễ kiểm định, nghiệm thu: đáp ứng quy chuẩn của Bộ Công Thương và EVN.
• Tăng uy tín cho chủ đầu tư và nhà thầu: đảm bảo minh bạch hồ sơ kỹ thuật.

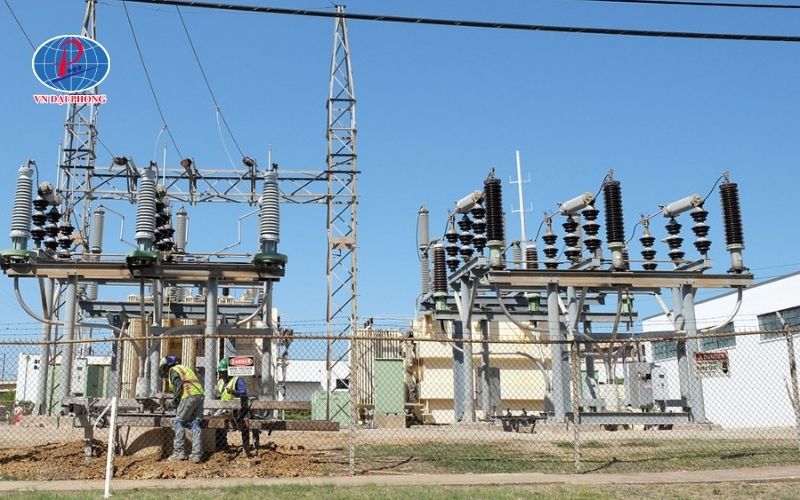

Tổng hợp các tiêu chuẩn và quy định an toàn điện khi lắp đặt máy biến áp

Trong quá trình thiết kế, thi công và nghiệm thu, các tiêu chuẩn sau là cơ sở pháp lý và kỹ thuật bắt buộc phải áp dụng:

Tiêu chuẩn quốc gia (TCVN)

• TCVN 6306-1:2015 (IEC 60076-1:2011): Quy định chung về máy biến áp điện lực – cấu tạo, thử nghiệm và an toàn.
• TCVN 4756:1989: Quy phạm nối đất và nối không thiết bị điện.
• TCVN 5308:1991: Quy phạm kỹ thuật an toàn trong thi công, lắp đặt điện.
• TCVN 9206:2012: Đặt thiết bị điện trong công trình xây dựng – yêu cầu an toàn.

Quy chuẩn kỹ thuật quốc gia (QCVN)

• QCVN 01:2008/BCT: Quy chuẩn kỹ thuật quốc gia về an toàn điện (áp dụng bắt buộc).
• QCVN 19:2014/BCT: Quy chuẩn an toàn trạm điện trung, cao thế.
• QCVN 13:2015/BCT: An toàn thiết bị điện trong môi trường có nguy cơ cháy nổ.

Tiêu chuẩn quốc tế tham khảo

• IEC 60076: Máy biến áp điện lực (chuẩn quốc tế tương đương TCVN 6306).
• IEC 61936-1: Thiết kế và lắp đặt trạm điện.
• NFPA 70E: Tiêu chuẩn an toàn điện công nghiệp của Mỹ (tham khảo).

Các yêu cầu kỹ thuật bắt buộc về an toàn điện khi lắp đặt máy biến áp

Vị trí và bố trí mặt bằng lắp đặt

Khi chọn vị trí lắp đặt máy biến áp, cần tuân thủ các nguyên tắc sau:

• Đặt tại khu vực cao ráo, khô thoáng, không bị ngập nước.
• Không đặt gần khu vực dễ cháy, nguồn nhiệt hoặc lối thoát hiểm.
• Mặt bằng phải phẳng, chịu tải tốt, đảm bảo ổn định khi vận hành lâu dài.
• Nếu trong nhà, cần có hệ thống thông gió tự nhiên hoặc cưỡng bức để giảm nhiệt.
• Nếu ngoài trời, cần có mái che chống mưa nắng và tường chắn lửa (đối với máy dầu).

Khoảng cách an toàn điện khi lắp đặt

Theo QCVN 01:2008/BCT, khoảng cách an toàn điện tối thiểu được quy định như sau:

Ngoài ra, phải đảm bảo:

• Khoảng cách giữa hai pha ≥ 300 mm.
• Cửa ra vào trạm điện phải mở ra ngoài và có khoá bảo vệ.
• Sàn thao tác cách điện hoặc phủ vật liệu chống tĩnh điện.

Hệ thống tiếp địa và nối đất bảo vệ

Đây là yếu tố bắt buộc trong mọi công trình điện trung thế.

• Điện trở nối đất tổng ≤ 4Ω (theo TCVN 4756:1989).
• Dây nối đất bằng đồng trần hoặc thép mạ kẽm có tiết diện ≥ 25 mm².
• Mỗi máy biến áp phải có điểm nối đất riêng biệt, không dùng chung với dây trung tính.
• Mối nối phải được hàn chắc, bọc cách điện và chống ăn mòn.

Hệ thống chống sét và bảo vệ quá áp

• Máy biến áp ngoài trời phải được lắp kim thu sét và dây thoát sét riêng, cách xa đường dây tín hiệu.
• Sử dụng chống sét van (surge arrester) trên cả phía cao áp và hạ áp.
• Kiểm tra điện trở nối đất của hệ thống chống sét định kỳ 6 tháng/lần.

Thông gió và thoát nhiệt

• Máy biến áp khô: cần quạt hút cưỡng bức, đảm bảo không khí lưu thông đều quanh máy.
• Máy biến áp dầu: phải có khoảng trống thoát nhiệt ≥ 1 m xung quanh và hố thu dầu rò rỉ.
• Không để nhiệt độ phòng vượt quá 40°C.

Phòng cháy chữa cháy (PCCC)

• Tuân thủ TCVN 3890:2009 về trang bị phương tiện PCCC.
• Trang bị ít nhất 02 bình chữa cháy CO2 hoặc bột khô/100 m2 diện tích phòng máy.
• Với máy biến áp dầu, cần tường chống cháy ≥ 0,2 m và bể thu dầu chống tràn.
• Biển cảnh báo CẤM LỬA, NGUY HIỂM ĐIỆN CAO ÁP phải được treo rõ ràng.

Quy trình lắp đặt máy biến áp an toàn theo tiêu chuẩn

Kiểm tra mặt bằng và nền móng

Trước khi lắp đặt, cần đảm bảo nền móng chịu tải đủ lớn (≥ 2,5 tấn/m2), khô ráo và phẳng. Kiểm tra hệ thống tiếp địa, ống cáp, rãnh thoát nước.

Đặt và cố định máy biến áp

• Đặt đúng hướng sơ đồ điện, cố định bằng bulông chống rung.
• Giữ khoảng cách cách điện theo tiêu chuẩn.
• Đặt máy trên bệ bê tông hoặc khung thép sơn chống rỉ.

Nối đất và kết nối dây dẫn

• Dây trung tính và dây nối đất không được dùng chung.
• Dây nối đất vỏ máy phải siết chặt, kiểm tra bằng đồng hồ đo cách điện.
• Tín hiệu điều khiển và cáp đo lường phải đi riêng khỏi dây tải chính.

Kiểm tra kỹ thuật và đo điện trở cách điện

• Dùng megomet đo điện trở cách điện ≥ 100 MΩ.
• Kiểm tra cực tính, tổ đấu dây, dòng không tải và điện áp đầu ra.
• Ghi lại biên bản kết quả để phục vụ nghiệm thu.

Nghiệm thu và đưa vào vận hành

• Thử nghiệm không tải trong 1–2 giờ.
• Đo nhiệt độ vận hành, tiếng ồn, kiểm tra rò dầu (nếu có).
• Hoàn thiện hồ sơ kỹ thuật, biên bản kiểm định, bản vẽ hoàn công.

Checklist kiểm tra an toàn điện trước khi vận hành

Một số lưu ý khi áp dụng tiêu chuẩn an toàn điện thực tế

Với máy biến áp khô

• Lắp đặt trong nhà, khu dân cư hoặc trung tâm thương mại.
• Không gây rò dầu, an toàn cháy nổ cao.
• Tuy nhiên, phải đảm bảo thông gió và tránh bụi bẩn bám vào cuộn dây.

Với máy biến áp dầu

• Phải đặt ngoài trời hoặc phòng riêng, có hố thu dầu.
• Kiểm tra định kỳ độ kín và chất lượng dầu cách điện.
• Lắp van an toàn, rơ-le hơi để phát hiện sự cố sớm.

Với công trình nhà máy, khu công nghiệp

• Thiết kế trạm điện độc lập, cách khu sản xuất ít nhất 10 m.
• Trang bị thiết bị đo, rơ-le bảo vệ và cầu dao cách ly.
• Cần có hệ thống giám sát nhiệt độ và cảnh báo tự động.

Tuân thủ đúng tiêu chuẩn an toàn điện khi lắp đặt máy biến áp không chỉ là yêu cầu pháp lý mà còn là yếu tố quyết định đến độ bền, hiệu suất và an toàn của cả hệ thống điện.

Nếu bạn cần tư vấn hoặc cung cấp máy biến áp đạt chuẩn TCVN & IEC, hãy liên hệ VN Đại Phong – đơn vị đồng hành đáng tin cậy trong các dự án điện trung thế toàn quốc.

Câu hỏi thường gặp (FAQ)

Tiêu chuẩn nào quy định khoảng cách an toàn khi lắp đặt máy biến áp?

→ QCVN 01:2008/BCT và TCVN 6306-1:2015.

Khi nào cần kiểm định máy biến áp?

→ Trước khi vận hành lần đầu và định kỳ 2–3 năm/lần.

Máy biến áp dầu có bắt buộc phải có hố thu dầu không?

→ Có. Đây là yêu cầu bắt buộc theo TCVN 6306 và QCVN 19:2014/BCT.

Ai có thẩm quyền kiểm định an toàn điện?

→ Các tổ chức được Bộ Công Thương cấp phép như Quatest 1, 3 hoặc đơn vị kiểm định chuyên ngành điện.

Mua máy biến áp đạt chuẩn an toàn ở đâu?

→ Tại VN Đại Phong, nhà phân phối chính thức Thibidi – Schneider, cung cấp máy đạt chuẩn TCVN 6306 & IEC 60076, kèm hồ sơ kỹ thuật và kiểm định đầy đủ.
